以下是常見的電纜故障測試儀類型：

一、基于脈沖反射原理的測試儀

1. 低壓脈沖測試儀

原理：向電纜中注入低壓脈沖信號（通常為納秒級的脈沖），該信號沿電纜傳播，遇到故障點（如短路、斷路等）時會發生反射。通過測量脈沖發射到反射回來的時間間隔，再根據電纜中的波速，就可以計算出故障點到測試端的距離。

特點：操作相對簡單，對低阻故障（如電纜芯線直接短路、斷路等）定位較為準確。適用于初步檢測電纜的開路、短路故障，并且可以測量電纜的全長等基本參數。

2. 沖擊脈沖測試儀

原理：針對高阻故障和閃絡性故障，先向電纜施加高壓沖擊脈沖，使故障點被擊穿產生反射脈沖信號。通過分析這個反射脈沖的時間、波形等特征來定位故障點。

特點：能夠?qū)⒏咦韫收匣蜷W絡性故障轉化為可檢測的低阻故障情況，擴大了故障檢測的范圍。但設備相對復雜，操作時需要注意安全，因為涉及到高壓脈沖的施加。

二、基于電橋原理的測試儀

1. 雙臂電橋測試儀

原理：利用電橋平衡原理，通過調節電橋的橋臂電阻，使得電橋達到平衡狀態。在已知電纜的一些電阻參數（如單位長度電阻）的情況下，根據電橋平衡時的電阻比值關系，計算出故障點到測試端的距離。

特點：對低阻故障測量精度較高，適用于電纜故障電阻較低且相對穩定的情況。但是，對于高阻故障，由于電橋的平衡條件難以滿足，測量效果不佳。

三、基于音頻感應原理的測試儀

1. 音頻感應測試儀

原理：對于低阻短路故障，向故障電纜中通入音頻電流（一般為1kHz左右）。然后利用接收線圈在地面上沿電纜路徑移動，當接收到的音頻信號最強時，下方即為故障點位置。

特點：適合于在電纜路徑已知的情況下，對低阻短路故障進行精確定位。它可以在地面上直接探測故障點，不需要挖掘電纜，操作較為靈活。

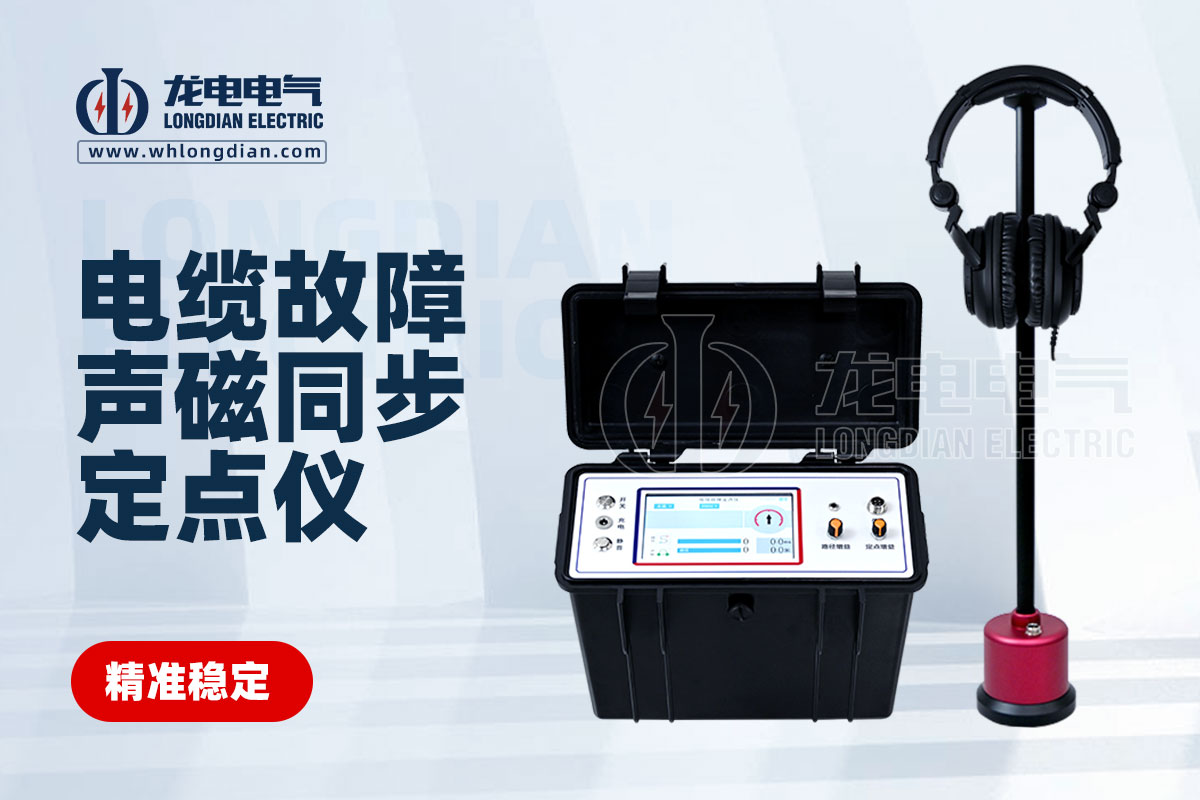

四、聲磁同步測試儀

原理：先向故障電纜施加高壓脈沖使故障點放電產生聲音信號和磁場信號。在地面上使用探頭同時接收聲音信號和磁場信號，由于磁場信號傳播速度快，聲音信號傳播速度慢（約為340m/s），通過調整探頭位置，使聲、磁信號同時被接收到的點就是故障點的垂直上方位置。

特點： 能夠在不破壞電纜外皮的情況下對故障點進行定位，既可以用于預定位確定故障點的大致區域，也可以通過更精確的操作進行精確定位。尤其適用于直埋電纜故障的定位。
