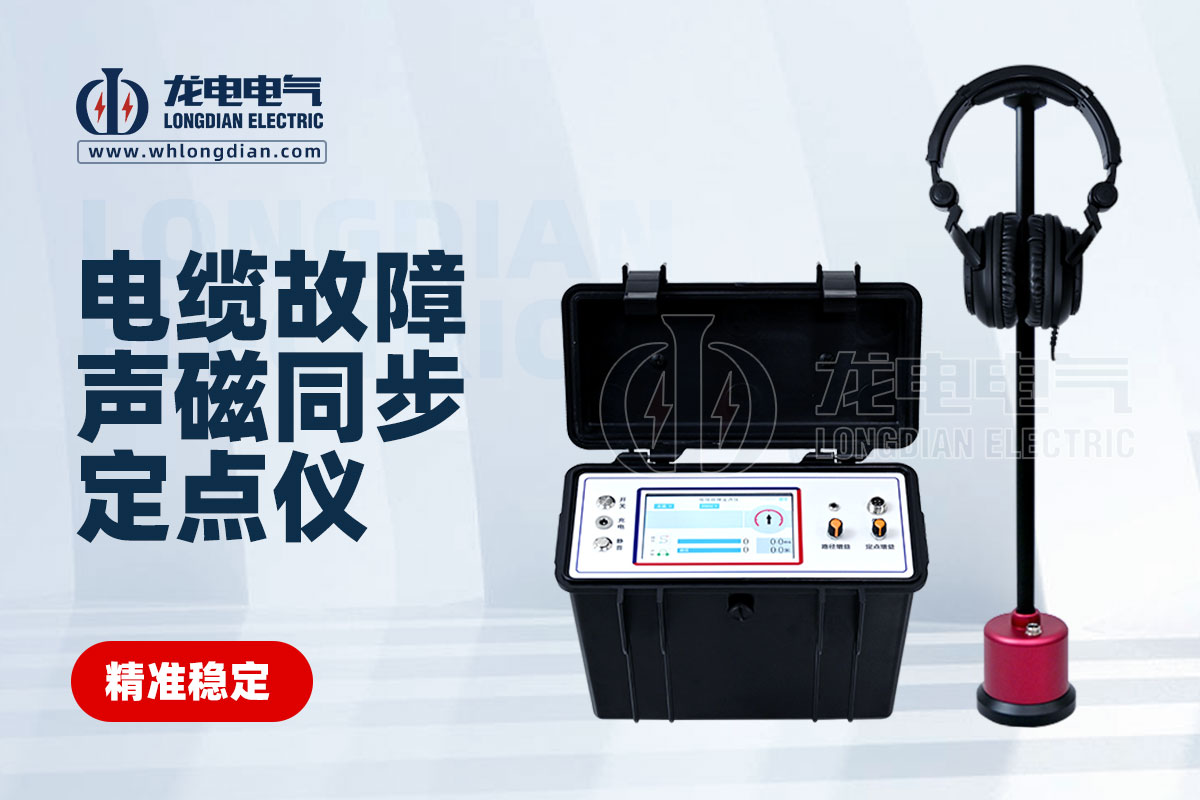

電纜故障聲磁同步定位儀用于精確查找電纜故障點，通過接收故障點產生的聲波和電磁波，計算出故障點與探測點的距離，從而快速準確地確定故障位置，提高維修效率。

① 聲學相關技術參數

◆ 聲學傳感器靈敏度：這是衡量儀器能否有效捕捉電纜故障產生微弱聲學信號的關鍵指標，通常以分貝（dB）為單位來表示。靈敏度越高，意味著傳感器對故障點處諸如局部放電、電弧引發介質振動所產生的極細微聲波的感知能力越強。例如，一款高性能的電纜故障聲磁同步定位儀，其聲學傳感器靈敏度可達 - 200dB 及以上，能在復雜環境中敏銳地探測到聲音信號，不放過任何可能指示故障位置的聲學線索。

◆ 聲學信號頻率范圍：電纜故障引發的聲學信號包含從低頻到高頻的多個頻段，而儀器所能檢測的頻率范圍決定了其對不同類型故障聲音的覆蓋程度。常見的優質定位儀，其聲學信號頻率范圍一般在 20Hz 至 20kHz 左右，不過部分更為先進的儀器能夠拓展到 10Hz 至 50kHz 甚至更寬。較寬的頻率范圍可確保無論是因短路產生的低頻沖擊聲，還是絕緣層微小放電引發的高頻信號，都能被準確捕獲和分析，從而全面掌握故障相關聲學特征。

◆ 聲學信號分辨率：聲學信號分辨率體現了儀器區分不同聲學特征的精細程度。它關乎能否精準辨別出相近故障點或者不同故障類型所產生聲音信號間的細微差異。比如，兩個故障點距離較近時，高分辨率的儀器可以通過分析聲學信號在幅值、頻率、相位等方面的細微變化，準確判斷出是存在多個故障還是單一故障，以及各自的具體位置。其分辨率的高低往往與傳感器性能、內部信號處理算法等因素密切相關，單位通常以赫茲（Hz）或分貝（dB）等根據具體分辨維度來衡量。

◆ 聲學信號增益控制范圍：為了適應不同距離、不同強度的電纜故障聲學信號，儀器需要具備合適的增益控制功能。增益控制范圍決定了對輸入聲學信號的放大倍數調節區間，一般以分貝（dB）為單位表示，例如增益控制范圍可為 0 至 60dB。通過合理調節增益，可以將微弱的原始聲學信號放大到便于后續電路準確處理和分析的強度，同時避免信號過載導致的失真，確保獲取到可靠的聲學數據用于故障定位。

② 磁學相關技術參數

◆ 磁場傳感器精度：磁場傳感器精度直接影響對電纜故障點周圍磁場變化情況的測量準確性，是衡量磁學檢測性能的核心指標之一。常用單位如特斯拉（T）來體現測量誤差范圍，精度越高，對故障瞬間產生的磁脈沖以及故障點處磁場分布變化的反映就越真實準確。例如，高精度的磁場傳感器，其測量精度可達到微特斯拉（μT）級別，哪怕是很微弱的磁場變化，也能精確捕捉并為后續計算故障位置提供可靠依據。

◆ 磁學信號檢測范圍：由于不同電纜故障場景下產生的磁學信號強度差異較大，所以儀器需要具備合適的磁學信號檢測范圍。從微弱的接地故障產生的微小磁場到短路等嚴重故障引發的較強磁場，都應在其檢測能力之內。一般來說，檢測范圍會涵蓋從幾微特斯拉（μT）到幾十毫特斯拉（mT），這樣能確保在各種實際工況下，無論是城市地下電纜網絡中相對較弱的故障磁信號，還是工業環境下大電流電纜故障產生的強磁信號，都可以被有效檢測到。

◆ 磁學信號響應時間：磁學信號響應時間指的是從故障點產生磁學信號到儀器磁場傳感器開始有效捕捉并轉化為電信號的時間間隔，通常以毫秒為單位計量。在電纜發生間歇性或瞬間性故障時，快速的響應時間尤為關鍵，例如優秀的電纜故障聲磁同步定位儀，其磁學信號響應時間可短至 1ms 以內，能夠及時捕捉到故障瞬間那稍縱即逝的磁脈沖，不錯過任何關鍵的磁學特征信息，從而提高故障定位的及時性和準確性。

◆ 磁學信號頻率特性：和聲學信號類似，磁學信號也有其對應的頻率特性，它反映了故障點電流變化引發的磁場變化頻率情況。儀器對磁學信號頻率的檢測范圍和分辨率同樣重要，不同類型電纜故障產生的磁學信號頻率有別，例如高壓電纜放電故障產生的磁學信號頻率可能與低壓電纜短路故障的有所不同。好的定位儀應能覆蓋較寬的磁學信號頻率范圍，并且具備良好的頻率分辨率，以準確區分不同故障對應的磁學信號，輔助精準定位故障位置。

③ 聲磁同步相關技術參數

◆ 時間同步精度：聲磁同步定位的核心在于精確對比聲學信號和磁學信號到達傳感器的時間差，所以時間同步精度是極為關鍵的參數，一般以微秒（μs）為單位衡量。高精度的時間同步，例如時間同步精度達到 1μs 甚至更高水平時，能極大地減少因時間測量誤差導致的故障定位偏差，確保通過聲磁信號時間差準確計算出故障點到探測點的距離，進而精準確定故障位置，這在長距離電纜或者復雜電纜網絡故障定位中顯得尤為重要。

◆ 定位算法準確性：儀器內部采用的定位算法決定了如何根據聲磁信號的各項特征以及時間差等信息來最終確定故障位置。先進且準確的定位算法會綜合考慮多種因素，比如聲波和電磁波（磁學信號傳播本質可視作電磁波傳播）在不同介質（如土壤、電纜溝填充物等）中的傳播速度差異、不同電纜結構對信號傳播的影響等。通過大量的實踐驗證和優化的算法，能有效提高故障定位的準確性，其準確性可以通過與實際已知故障位置對比的誤差率來衡量，誤差率越低，表明定位算法越可靠。

④ 其他相關技術參數

◆ 工作溫度范圍：由于電纜故障檢測工作可能會在各種不同的環境條件下進行，從高溫的戶外電纜橋架上，到寒冷的地下電纜通道等，儀器的工作溫度范圍就顯得格外重要。通常，其工作溫度范圍會標注為例如 -20℃至 +50℃，這意味著在該溫度區間內，儀器都能正常穩定地工作，保證各項技術參數符合要求，不會因溫度過高或過低而出現性能下降、故障等情況，確保在不同季節、不同地域環境下都可順利開展電纜故障檢測工作。

◆ 電源要求及續航能力：電源是儀器正常運行的動力保障，不同的電纜故障聲磁同步定位儀有著不同的電源要求，常見的有內置可充電鋰電池供電或者外接電源適配器供電等方式。而續航能力則關乎儀器在一次充電或持續供電情況下能夠連續工作的時間，例如有的儀器充滿電后可連續工作 8 小時以上，這對于需要長時間在現場進行電纜故障排查的工作來說非常重要，可避免頻繁充電或更換電源帶來的不便，提高工作效率。

◆ 防護等級：考慮到電纜故障檢測常常會面臨灰塵、潮濕甚至偶爾的浸水等復雜惡劣環境，儀器的防護等級就不容忽視。防護等級一般采用 IP（Ingress Protection）代碼表示，如 IP54 表示儀器具備一定的防塵能力以及防止各方向飛濺而來的水侵入的能力，而更高防護等級如 IP67 的儀器，則可在短時間浸水等更嚴苛環境下依然正常工作，保證其內部電子元件不受損壞，各項技術參數保持穩定，延長儀器使用壽命。
