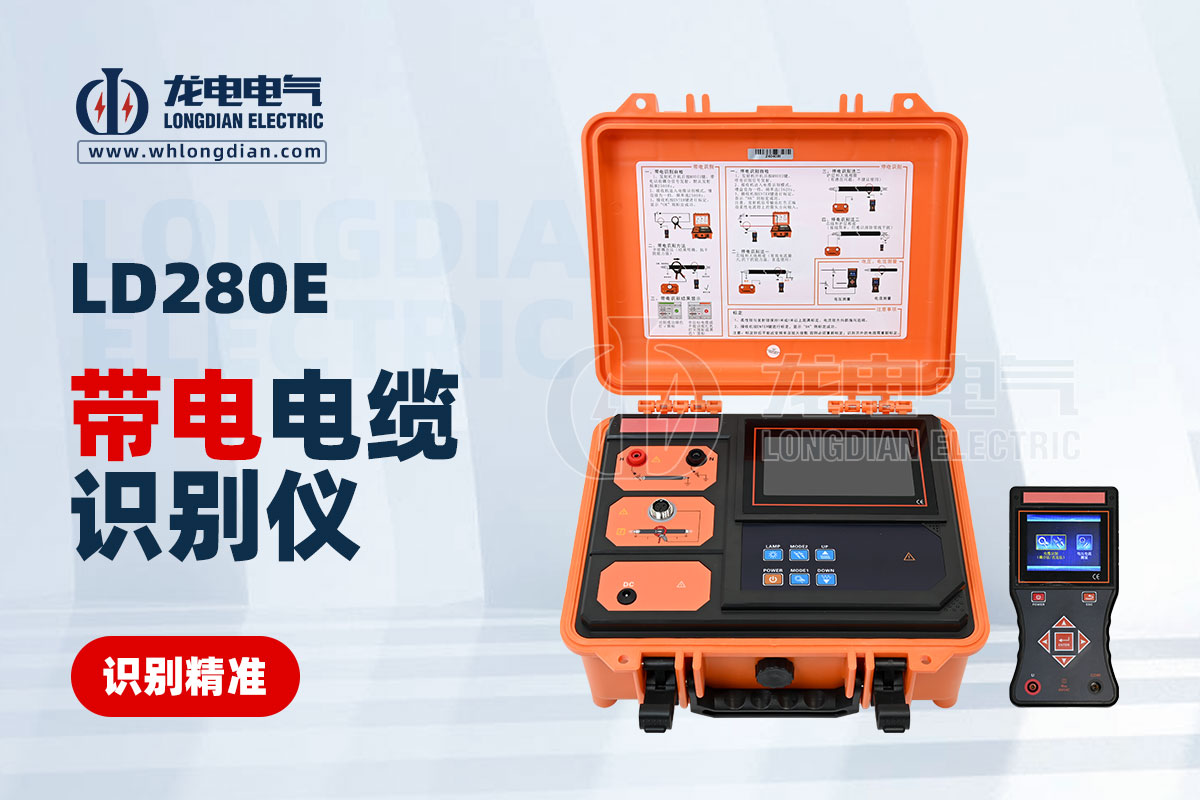

帶電電纜識別儀主要用于在眾多電纜并存且部分處于帶電運行狀態的復雜環境中，準確識別出特定的目標電纜，以便保障后續如檢修、施工、運維等相關工作安全有序地開展。

帶電電纜識別儀主要由信號發射端和信號接收端兩大部分構成，其核心目標是在眾多電纜中精準地找出特定的帶電電纜。它基于電磁感應等相關物理原理來實現這一功能，通過發射特定的信號到目標電纜上，并依靠接收端捕捉相應的反饋，進而做出準確判斷。

信號發射原理

信號發生器作為整個識別過程的起始部分，承擔著向目標電纜注入特殊信號的重任。它會產生周期性的單極性電壓脈沖，然后將這些脈沖饋入到需要識別的電纜當中。值得注意的是，為了保證有足夠強度的電流能夠在電纜內順暢流過，該電纜在遠端需要妥善接地。

例如，在一個城市的地下電纜管網改造工程中，施工人員想要識別某條正在帶電運行且深埋地下的通信電纜時，就會先使用帶電電纜識別儀的信號發射端，把精心調制好的電壓脈沖發送到疑似是目標電纜的線路中，為后續的識別奠定基礎。

信號接收原理

接收機在整個識別過程中扮演著 “探測器” 的角色，它重點負責探測流過電纜電流的方向以及電流大小情況。

這里主要依靠電流傳感器來發揮作用，電流傳感器內部帶有放大器并且串聯在整個電路體系之中。當傳感器鉗住被測電纜時，由于電流流過電纜會產生相應的磁場，而這個磁場又會在傳感器的線圈中感應出電壓。并且，該感應電壓的極性是由電流方向以及傳感器線圈的方向共同決定的。

打個比方，就好像水流在管道中流動會產生一定的 “擾動”，而傳感器能夠敏銳地捕捉到電纜中電流產生的這種 “電磁擾動” 所帶來的影響，進而轉化為可以被識別和分析的電信號。

信號處理及判斷原理

為了能清晰且準確地根據電流方向判斷出目標電纜，在對一束電纜進行測試時，所有操作都要按照相同且正確的方向來進行傳感器的放置和測試流程。

從傳感器線圈中感應出來的電壓會在接收機的表頭中顯示出來。如果傳感器按照規范的連接方式進行操作，那么表頭指針的擺動方向就能直觀地顯示出電流方向。具體來說，只有電流流出的那根特定電纜，指針會向一邊偏轉，而這根電纜就是我們要尋找的目標電纜。其他電纜由于只是流過返回電流，指針會向另一邊偏轉，或者在沒有脈動電流的情況下，指針根本不會發生偏轉。

此外，接收機上配備的放大調節器還可以根據實際接收到的信號強弱情況，對信號強度進行適當?shù)恼{(diào)整，確保在不同的環境和電纜工況下，都能精準地識別出目標電纜。

比如在一些工業廠區，電纜分布錯綜復雜，電磁環境干擾較大，這時通過調節放大調節器，就能排除干擾因素，準確鎖定需要的帶電電纜。
